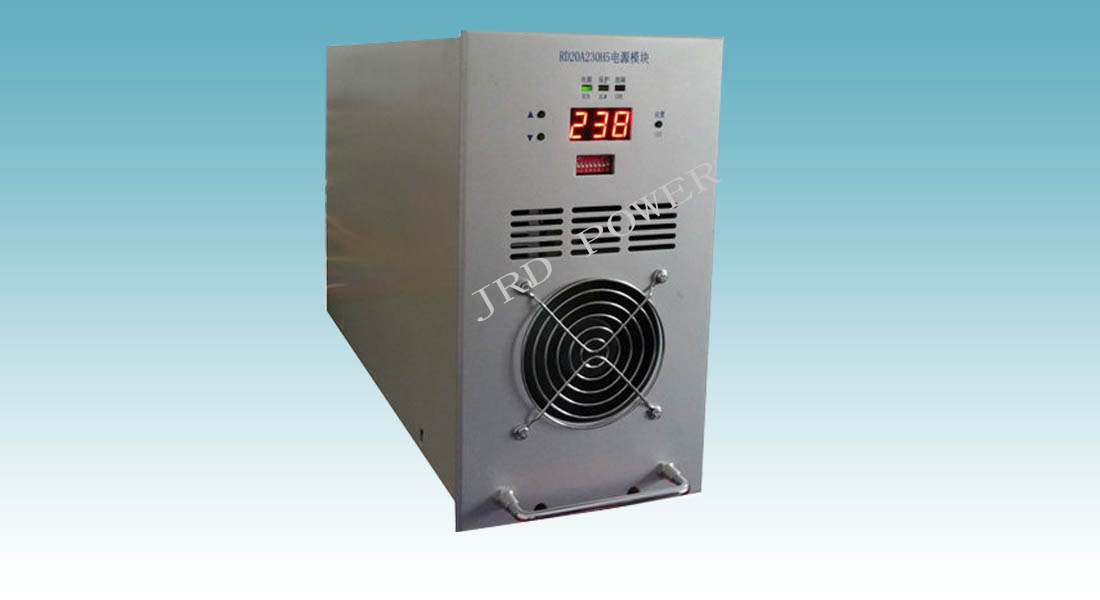

RD20A230H5,RD20A115H5电源模块

在线咨询
Click Refresh Verification Code

产品详情

RD20A230H5系列高频开关整流模块采用全桥LLC谐振软开关技术,效率高;采用无源PFC技术,功率因数高;采用自冷和风冷相结合的散热方式,在轻载时自然冷却,符合电力系统的实际运行情况,散热风扇采用温度联合电流控制模式,噪音低,风扇寿命长。

2 主要特点

● 输入电压工作范围宽:304VAC~456VAC;

● 采用先进的LLC谐振高频软开关技术,效率大于94%;

● 内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;

● 采用LED显示,可查询模块的电压、电流、地址及故障信息;

● 完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;

● 风冷方式,风机采用温度联合电流控制调速,噪音小,可靠性高;

● 内置防反接保护,支持带电热拔插。

3 技术指标

1:主要技术指标表

型 号

项 目

参数指标

备  注

RD20A230H5

RD30A115H5

RD40A115H5

输入额定电压

380VAC(-20%~+25%)

-20%~-15%范围限功率

输出额定值

20A/230V

30A/115V

40A/115V

电压调节范围

198~286V

98~143V

输出限流范围

10%~105%额定电流

105%最大限流点

稳压精度

≤0.5%

稳流精度

≤0.5%

纹波系数

≤0.1%

功率因数

≥0.9

额定输入、额定输出

转换效率

≥94%

动态响应

恢复时间≤200μs,超调≤±5%

20%负载跃变到80%负载

输出短路回缩

回缩电流40%额定电流,可恢复

输出过压告警

/

可由监控模块设置

输出过压保护

300±5VDC,不可恢复

145±3VDC,不可恢复

需手动恢复

输出欠压告警

/

/

由监控设置

欠压限功率

320±5VAC(恢复电压325±5VAC)

半载输出

输入欠压保护

295±5VAC(恢复电压305±5VAC)

交流电压正常后,

自动恢复工作

输入过压保护

465±5VAC(恢复电压450±5VAC)

过温保护

80℃±5(恢复温度:65℃±5)

降温后自动恢复

冷却方式

温度和电流联合控制开启,温控线性调速

小负载时自冷

外形尺寸

155mm×262.5mm×403mm(宽×高×深

模块净重

≤9Kg
