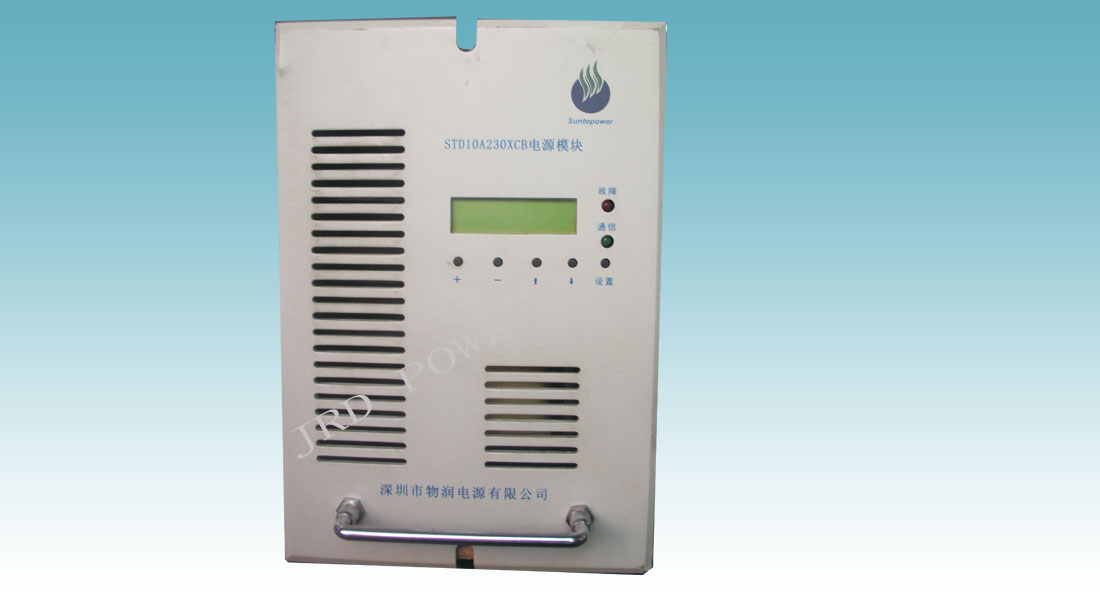

STD10A230XCB,STD10A115XCB电源模块

在线咨询
Click Refresh Verification Code

产品详情

LCD汉字显示,模块工作状态和工作参数一目了然,通过RS485接口,在系统主监控工作时,模块接收主监控发出的工作参数,无主监控器时,可以在模块面板上方便的设置模块工作参数。

软件校准技术:传统模块参数整定都采用电位器整定,但存在固有缺陷,如电位器漂移问题以及现场调整不便等问题;我公司生产的STD10A230XCB模块采用软件校准技术,模块内部没有一个电位器,通过按键和LCD显示可以校准模块输出电压、输出限流、电压测量、电流测量,模块参数整定方便快捷。

自主均流技术:模块采用自主均流技术,模块间均流偏差小于3%;

ZVS软开关技术:为了使开关电源能够在高频下高效率地运行,我公司不断研究开发高频软开关技术,已开发成功ZVS边缘谐振技术,使开关过程损耗大为降低,从而进一步减小体积、减轻重量、极大提高模块性能。

1.1 ZVS软开关优点

² 开关损耗小

² 可实现高频化(极限頻率可做到1-2MHz)、开关过程在平滑状态下实现

² 恒频运行,谐波成份小

² 无吸收电路

² 电流、电压应力小

1.2   ZVS软开关基本原理



MOSFET损耗由三部分组成:开通损耗、关断损耗和导通损耗,硬开关在开关过程中电压和电流同时变化,即存在高压大电流的状态,此时损耗很大,一般需要加吸收电路减小开关损耗,另外在关断过程中,Vds会出现过冲,对功率管有较大的损害。

ZVS软开关开关过程中开通时Vds降到0V时电流上升,关断时电流降到0A时Vds上升,因而理论上无开关损耗,实际中Vds和电流变化有一定的重叠,但开关损耗和硬开关相比较大大降低。

ZVS软开关的电压和电流的变化平滑,VDS无过冲,因而输出谐波成份小、电磁干扰小。

§1 模块技术指标

l 交流输入

三相输入额定电压:380V,50HZ。

电压变化范围:323V-437V。

频率变化范围:50HZ±10%。

l 直流输出

输出额定值: 10A/220V(STD10A230XCB)

输出电压范围:194V-291V

输出限流范围:(5%-100%)×额定电流

稳压精度:≤0.5%

稳流精度:≤0.5%

纹波系数:≤0.1%

转换效率:≥94%(满负荷输出)

动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5%

可闻噪声:≤55db

工作环境温度:-20℃ -- 45℃

l 绝缘

绝缘电阻:直流部分、交流部分与机壳之间相互施加500V/50HZ的交流电压,绝缘电阻>2MΩ。

绝缘强度:交流部分与直流部分和机壳间,分别施加50HZ的2KV 的交流电压,一分钟无击穿,无闪络。

l 模块四遥功能:

遥控:开/关机、均浮充。

遥调:输出电压、输出限流均连续可调。

遥测:输出电压、输出电流。

遥信:开/关机状态、故障类型。

l 结构外型:

模块尺寸:165x238x340(mm)

模块重量:7.5KG

§2 模块工作原理

三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰,保证模块后级电路的安全。

三相交流经整流和无源PFC后转换成高压直流电,经全桥PWM电路后转换为高频交流,再经高频变压器隔离降压后高频整流输出。

模块控制部分负责PWM信号产生及控制,保证输出稳定,同时对模块各部分进行保护,提供“四遥”接口。

模块监控完成模块参数设置、模块工作参数及状态的检测和显示、模块工作参数校准,完成模块和主监控器之间的通讯,实现“四遥”功能。

模块采用无源PFC技术,功率因素达到0.9以上;采用高频软开关技术,模块转换效率大大提高,满载输出时效率高达94%。

均流控制实现模块并机时输出自主均流,使模块并机工作时均分负载。

模块监控采用单片机控制,实现模块输出电压电流采集;实现开关机、均浮充、输出电压、输出限流控制;实现模块参数设置和模块参数校准;通过RS485通讯口实
