产品详情

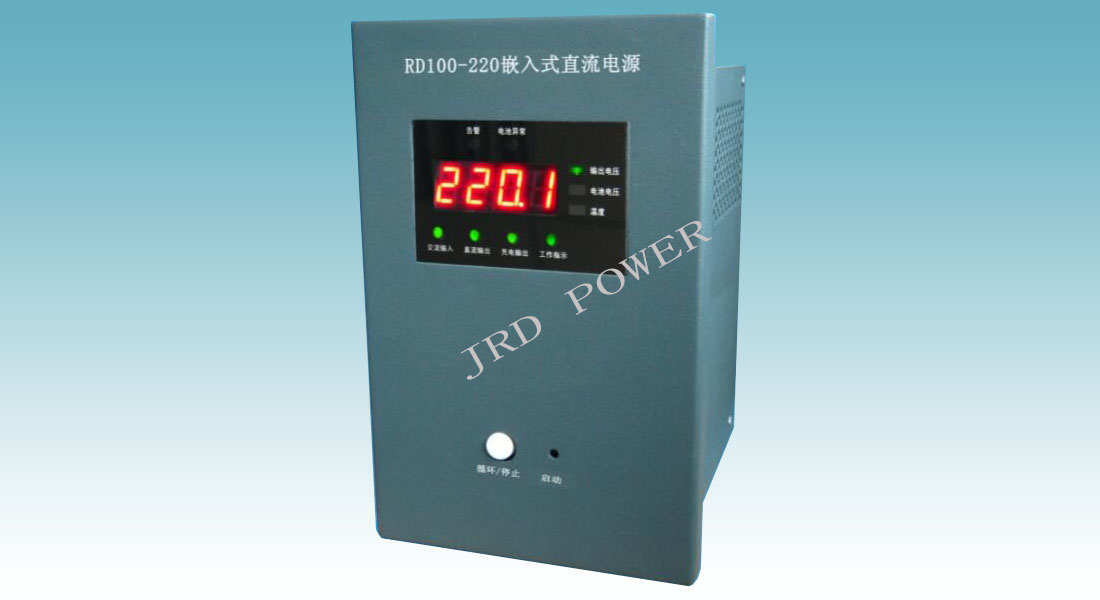

RD系列微型直流电源(UP5)装置是一种新型的直流电源设备,主要应用于小型开关站和用户末端,为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供可靠的不间断工作电源,避免交流失电时导致微机保护失去保护作用,解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备(弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。

RD系列微型直流电源(UP5)装置具有市电输入和PT输入两种方式,输出方式从DC220V至DC24V各种规格,可以满足各种使用场合。装置最大输出功率可达1000W,可以满足不同负载的需求。

RD系列微型直流电源(UP5)装置体积小,安装接线方便,适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠,更经济(对小型用户终端更明显),又节省占地空间,降低线路损耗及安装工程量,且维护方便,为电力系统供电可靠性提供新的选择方案。

RD系列微型直流电源(UP5)装置采用高频电源技术,蓄电池采用自动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得装置运行更加安全可靠。装置具备通讯、报警功能,可以方便地实现无人值守的远程自动化管理。

二、应用范围

RD系列微型直流电源(UP5)装置主要应用于各种型号的开关设备内,为主开关(断路器、负荷开关等)和二次保护装置提供可靠的直流操作电源。

三、产品型号说明

四、技术参数

1、使用环境条件

工组环境温度: -10℃~+45℃;

最大月平均相对湿度:≤90%

最大日平均相对湿度:≤95%

海拔高度:不大于2000米。

工作环境条件:无导电微粒尘埃,无腐蚀金属和破坏绝缘的化学物质,使用地点应具有防御雨、雪、风、沙的设施,周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源

交流输入电压:85~265VAC

频率:50Hz±10%

波形:正弦波,波形畸变<5%

功率要求:单台不小于150VA。

3、输出功率及功耗

1)连续运行功率:

连续运行:≤200W。

可满足微机保护装置、指示灯、模拟指示器供电需要;由电池供电时,根据电池容量及负载参数可长达8~24小时。

短时运行功率:≤400W,20S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器,电动负荷开关储能供电需要。
